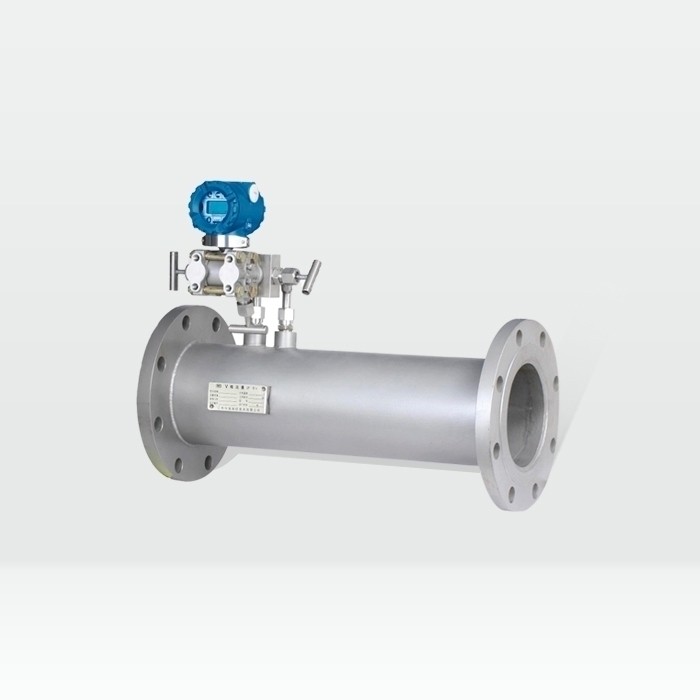

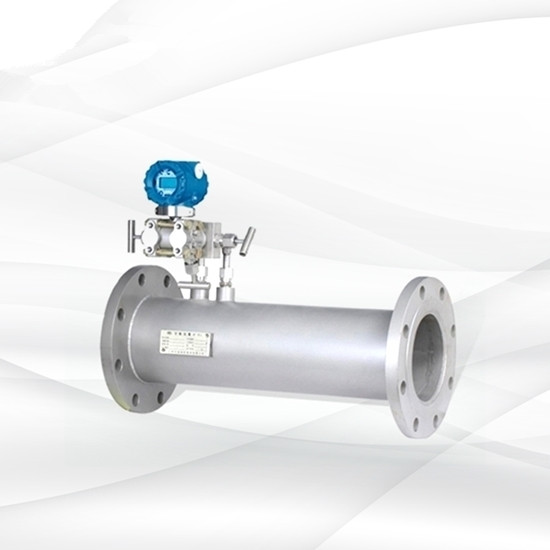

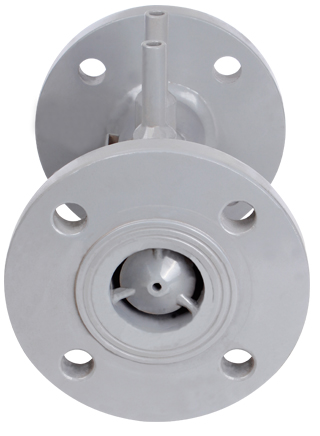

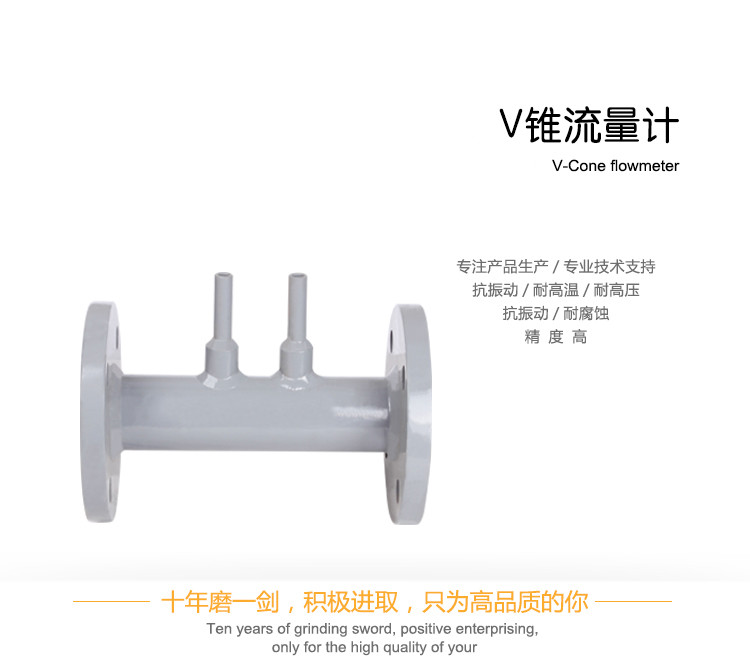

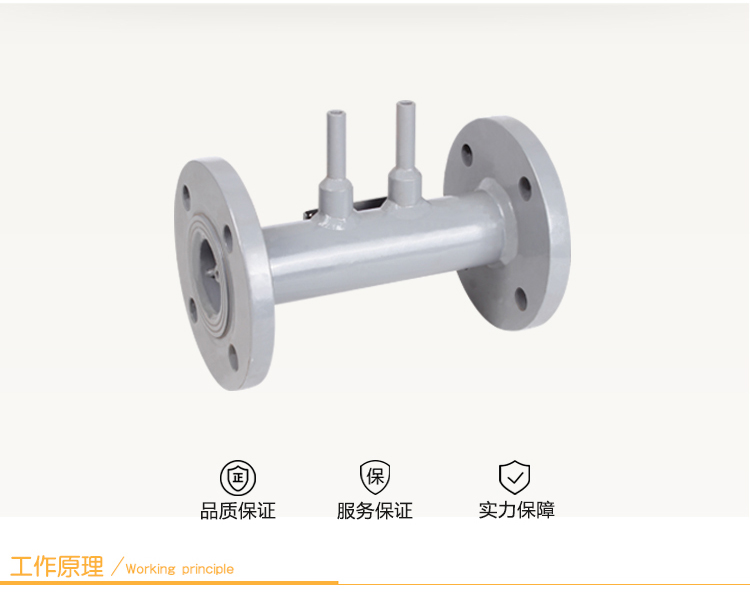

V錐流量計

V錐傳感器是利用一流線型圓錐體懸掛在管道中心將流體逐漸收縮到管道內壁，這種新穎的節流效應使其具有自整流、自清洗、自保護特性....

在線訂購

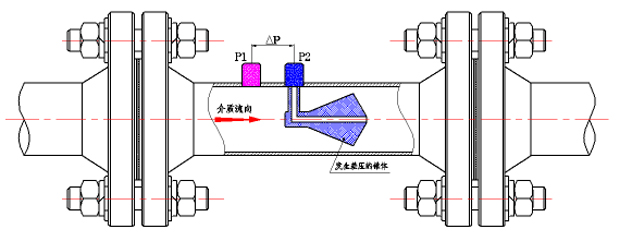

V型錐流量計和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P1，在介質通過錐體的節流區時，速度會增加，壓力會降低為P2，如圖所示，P1和P2都通過取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。

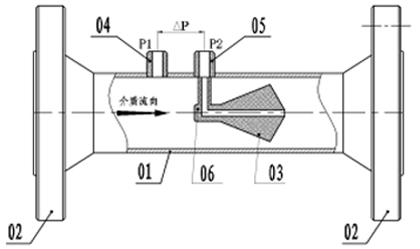

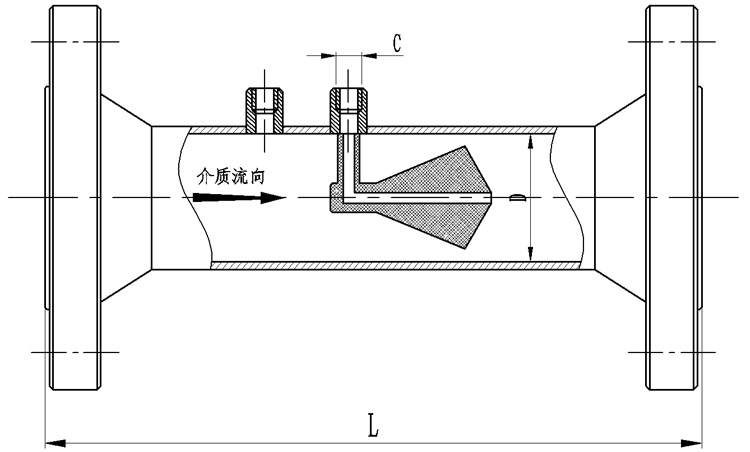

1.導管；
2.連接法蘭；
3.V錐芯體；
4.高壓取壓管；
5.低壓取壓管；
6.支撐管+低壓引出管

●永久壓損低    永久壓損只有孔板的1/3與文丘里管相識。
●量程比較寬    較其他差壓類的量程大的多，正常情況下為10:1。
●測量精度高    V錐流量計的準確度為±0.5%。
●重復性好      V錐流量計的重復性為±0.1%。
●直管段要求低只需要極短的直管段(前1~3D，后0~1D)。
●自整流、自清洗、自保護流量計結構設計是流體掃過型結構，沒有積垢死角。特有結構所形成的邊界層效應，使得節流件關鍵部位不磨損。
●抗振動、耐高溫、耐高壓流量傳感器是純機械體無可動部件，因此耐高溫、耐高壓、耐腐蝕及不怕振動。
●一體化結構設計  V錐流量計把節流件、傳感器、智能電路、顯示器、通信單元組成一體，安裝時用戶只需焊接配對法蘭即可，取消了傳統差壓流量計的引壓管路簡化了安裝，減少了安裝時間和費用，方便用戶使用。

公稱通徑：DN25-DN1600（大于DN1600的口徑也可以做）
被測介質：液體、氣體（包括天然氣）、蒸汽
基本誤差：±0.5%，±1.5%，±2.5%
工作壓力：≦26.0 MPa
被測介質溫度：＜550℃
直管段要求：上游0-3D，下游0-1D
供電電源：24V DC（需配差壓變送器）
顯示：8位LCD顯示瞬時流量、累積流量（配流量積算儀）
輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號
防爆性能：本安型IbIICT5
防護性能：IP65

V錐流量計產品外形尺寸

法蘭執行標準：JB/T81-1994、JB/T82.1-1994、JB/T82.2-1994

公稱通徑	D L (mm)	C	公稱通徑	D L (mm)	C
DN25	150	M12*1.5	DN350	900	M20*1.5
DN32	165	M12*1.5	DN400	1050	M20*1.5
DN40	200	M12*1.5	DN450	1150	M20*1.5
DN50	250	M20*1.5	DN500	1260	M20*1.5
DN65	275	M20*1.5	DN600	1380	M20*1.5
DN80	300	M20*1.5	DN700	1500	M20*1.5
DN100	350	M20*1.5	DN800	1600	M20*1.5
DN125	400	M20*1.5	DN900	1750	M20*1.5
DN150	450	M20*1.5	DN1000	1850	M20*1.5
DN200	550	M20*1.5	DN1400	2000	M20*1.5
DN250	650	M20*1.5	DN1600	2200	M20*1.5
DN300	700	M20*1.5	DN1500	2500	M20*1.5

型號	說明
HLVZ	V錐流量計
	代號	按結構分類
	01	管道式
	02	內嵌式
	03	插入式
		代號	口徑
		25-3000	DN25-DN300
			代號	壓力等級（MPa）
			1.6	1.6
			2.5	2.5
			4.0	4.0
			6.3	6.3
			10	10
			16	16
			26	26
				代號	介質
				1	液體
				2	氣體
				3	蒸汽
					代號	補償形式
					N	不帶壓力、溫度補償
					P	帶壓力補償輸出
					T	帶溫度補償輸出
						代號	變送器差壓量程范圍
						0	微差壓量程
						1	低差壓量程
						2	中差壓量程
						3	高差壓量程
							代號	是否帶現場顯示
							W	節流裝置傳感器
							X	智能節流裝置（流量計）

1、介質名稱
2、管道內外徑
3、選用V錐流量傳感的形式
4、流量單位（kg/h，t/h，m3/h，Nm3/h）
5、常用流量、最小流量、最大流量、刻度流量
6、介質為氣體標準狀態時，應該說明 0℃標況或20℃標況。
7、工作壓力（MPa）：a、絕對壓力 b、表壓力
8、流體溫度（℃）：最高、最低、常用的溫度
9、流體密度（kg/m3或kg/Nm3）
10、流體粘度（mPa.s）
11、相對溫度
12、氣體成分  容積百分比（用于二種以上的混合氣體）
13、管道裝置  a、水平 b、自下而上
14、管道法蘭  a、按法蘭標準規范，代號為提供法蘭標準及型號 b、乙方提供圖紙
注意：
測量水和水蒸氣須提供（1）、（2）、（4）、（5）、（7）、（8）、（13）、（14）
測量一般氣體須提供（1）~（14）
測量一般溶液及油類須提供（1）、（2）、（4）、（5）、（7）、（8）、（9）、（10）、（13）、（14）
各項數據必須填寫工藝設計的一個具體數值，請勿填寫由大約多少的某一段范圍

（1）測量液體流量

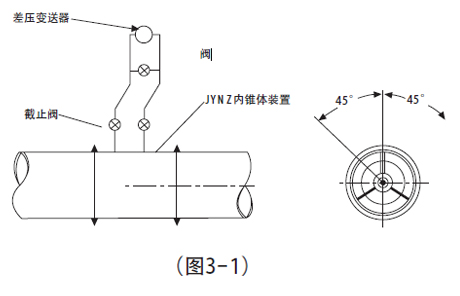

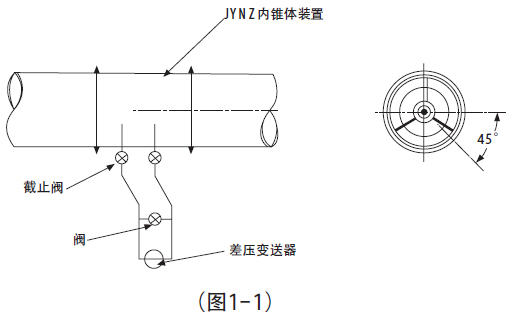

（a）差壓變送器最好安裝在內錐體裝置的下方（圖1.1），這樣可以避免液體中氣體進入導壓管和變送器中。

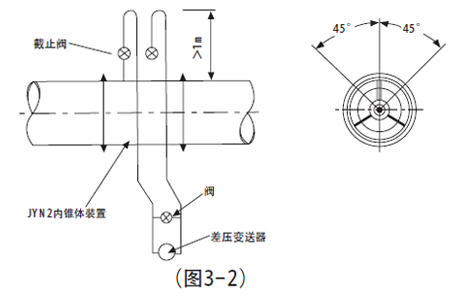

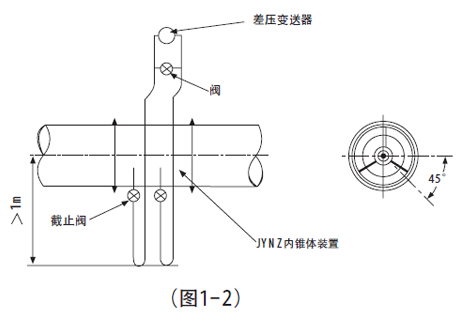

（b）如果變送器不得不安裝在內錐體裝置的上方（圖1.2），為了減少液體中的氣體進入導壓管內，應在內錐體裝置和導壓管之間裝U型彎管，且彎頭下端至少低于管道中心1米。
（c）在水平或傾斜的管道上，如果將導壓管裝在內錐體裝置的上半部，這樣在導壓管內會積聚氣體，如果裝在內錐體裝置的下半部，會使沉積物落入導壓管內。因此，導壓管應自內錐體裝置的水平中心線兩端引出，或自水平向下小于45度引出。

（2）測量蒸汽流量
（a）為了保證變送器不受蒸汽高溫的影響，在變送器和內錐體裝置之間必須安裝兩個位于同一個高度的冷凝器，并在冷凝器、導壓管和高、低壓室內充滿冷凝水，避免高溫對變送器的影響。
（b）差壓變送器最好安裝在內錐體裝置的下方（圖2.1），這樣可以避免氣體進入導壓管和變送器中。冷凝器應安裝在盡量靠近內錐體裝置處。
（c）如果差壓變送器不得不安裝在內錐體裝置的上方（圖2.2），應把冷凝器裝在高于差壓變送器的地方。
（d）上述兩種安裝方法均在靠近變送器的地方裝有閥，以供吹洗導壓管。同時在內錐體裝置和次凝器之間的導壓管上應加保溫層。

V錐流量計即使在比較惡劣的條件下也能正常工作，但為了長期安全穩定的使用，在安裝時請注意一下幾點：
(1) 安裝場所沖擊與震動 V錐流量計出廠設計上是可以承受一定的沖擊與震動。但也應當盡量安裝在無震動或震動小的地方。
(2) 安裝場所環境溫度條件請盡量避免將流量計安裝在環境溫度變化大的場所，如果安裝位置直接受到熱輻射或暴露在日嗮雨淋中，應采取防水、隔熱輻射和通風措施。
(3) 安裝場所環境空氣條件 V錐流量計應盡量避免在腐蝕性環境中，如果使用在腐蝕環境中，應有良好的通風并注意避免腐蝕性氣體或液體浸入儀表中。

故障現象	產生原因	解決方案
無差壓信號輸出	高低壓閥門未打開	打開高低壓閥門
無差壓信號輸出	平衡閥未旋緊	旋緊平衡閥
差壓信號輸出過小	差壓量程不匹配	調整變送器量程
差壓信號輸出過小	高壓引壓管泄漏	查找并排除泄漏
差壓信號輸出過大	低壓引壓管堵塞	清理引壓管
差壓信號輸出過大	差壓量程不匹配	調整變送器量程
