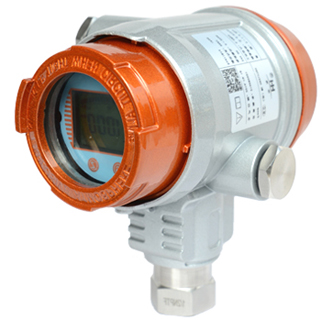

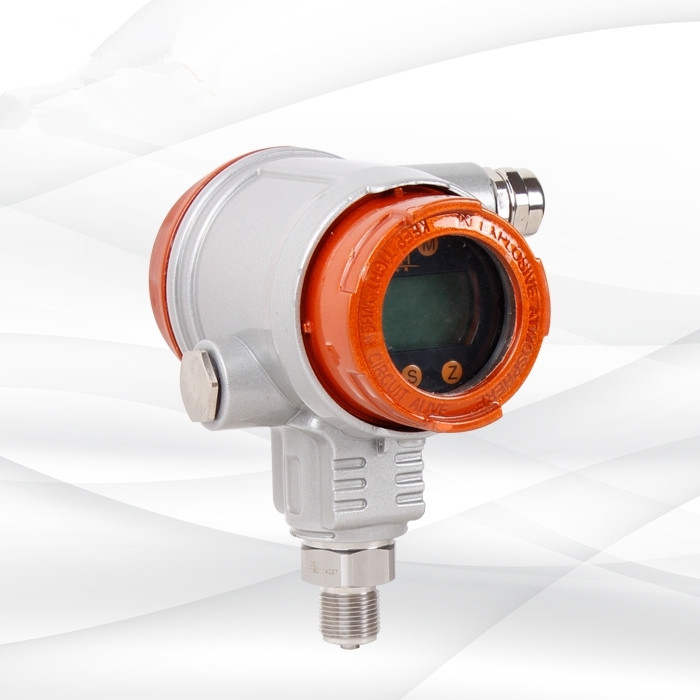

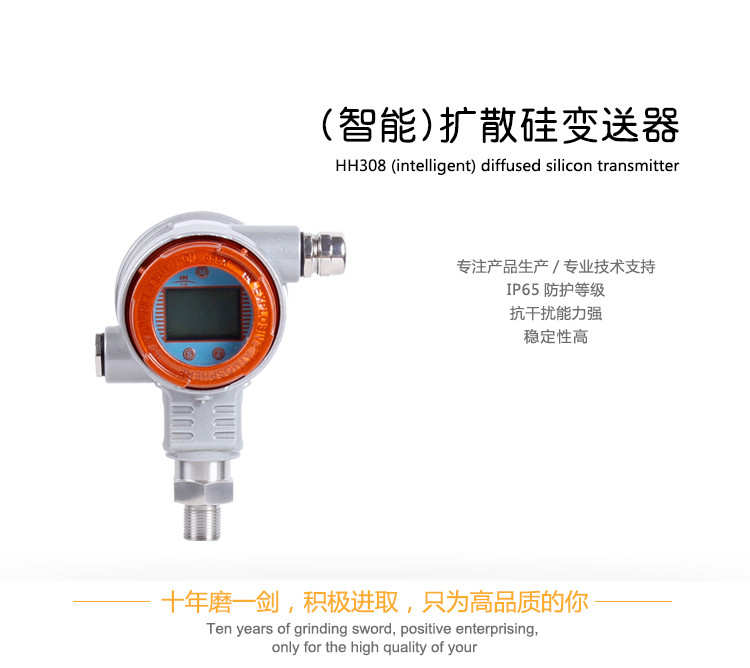

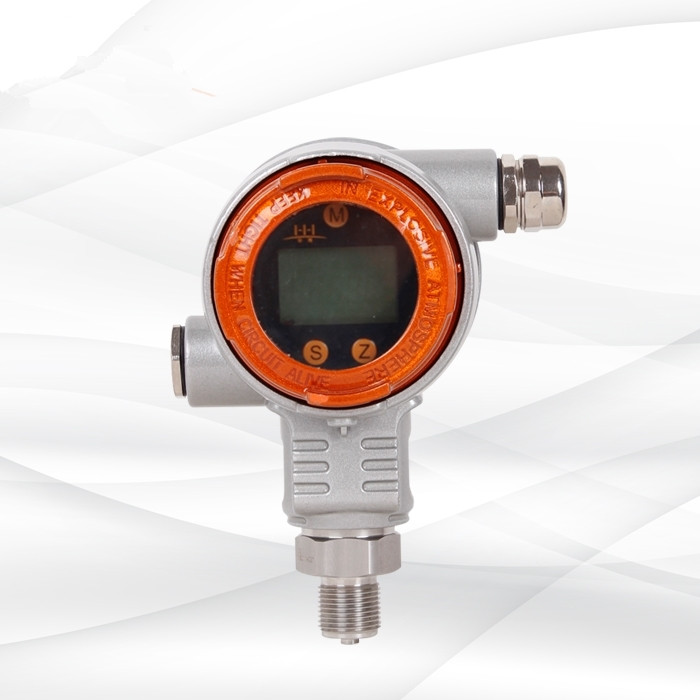

（智能）擴散硅變送器

準確度高、穩定性好；可靠的機械保護IP65和防爆保護iaⅡCT5，可用于各種惡劣環境；可用于測量粘稠、結晶和腐蝕性介質；4~20mA DC標準電流信號輸出，二線制工作，帶負載抗干擾能力強。...

在線訂購

工作原理/working principle-----------------------------------------------------------◆◆

過程壓力通過壓力傳感器將壓力信號轉換成電信號，經差分放大器、輸出放大器放大后，再經V/A轉換器的轉換，轉換為與輸入液位成線性對應關系的4~20mA標準電流輸出信號，轉換為壓力的大小。

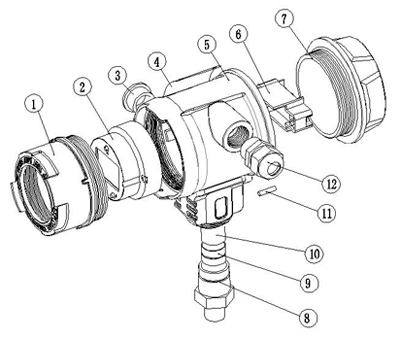

結構組成/Structural components-----------------------------------------------------◆◆

1	表頭前蓋	5	殼體	9	擴散硅傳感器
2	表頭	6	接線端子	10	壓帽
3	金屬悶蓋	7	表頭后蓋	11	鎖緊螺釘
4	銘牌標簽	8	傳感器過度件	12	防爆接頭

產品特點/Product features------------------------------------------------------------◆◆

1、準確度高、穩定性好。除進口原裝傳感器已用激光修正外，還對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細地補償，因此在使用溫度范圍內非線性小，溫度穩定性好。

2、可靠的機械保護IP65和防爆保護iaⅡCT5，可用于各種惡劣環境。

3、可用于測量粘稠、結晶和腐蝕性介質。

4、4~20mA DC標準電流信號輸出，二線制工作，帶負載抗干擾能力強。

5、體積小、重量輕，安裝、調試、維護、使用方便。

6、選用高品質的傳感器和專用V/I集成電路，外圍器件少，可靠性高，維護簡單輕松。

7、專用HART智能通訊，性能更加優越。

8、在線按鍵組態功能。

技術參數/Technical parameters-------------------------------------------------------◆◆

精度	0.1%F·S 0.25% F·S 0.5% F·S
測量范圍	-95KPa～60MPa間任選
測量介質	液體、氣體、蒸汽
存貯溫度	-40～125℃
電源電壓	12~24V DC
使用溫度	-10～80℃
防腐材料	316L不銹鋼
溫度影響	＜0.02%/℃
負載電阻	≤750Ω
過載能力	量程的1～2倍
機械保護	IP65
濕度	≤95%RH
輸出	二線制 4～20mA DC
關聯設備	EXZ231B型安全柵
重量	＜1Kg
零點溫度系數	小于0.02%/℃
滿程溫度系數	小于0.02%/℃
電源電壓	24V DC
防爆等級	iaⅡCT5

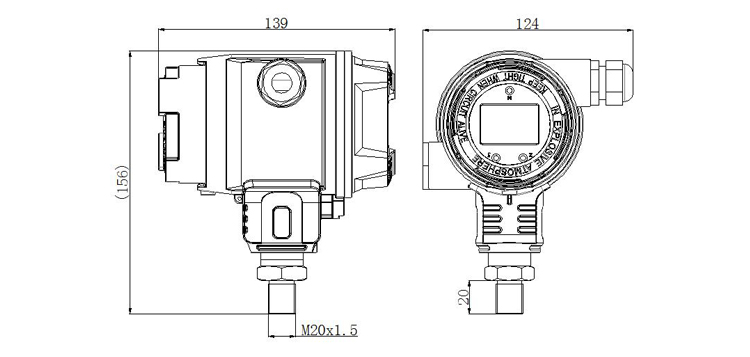

外形尺寸/Overall dimensions----------------------------------------------------------◆◆

產品選型/product selection------------------------------------------------------------◆◆

1.選型圖譜

無	S	代號	名稱
模擬型	智能型	HH308	擴散硅壓力變送器
		代號	設計序號
		A1	擴散硅傳感器
		B1	陶瓷傳感器
		C1	齊平膜傳感器
		D1	衛生型傳感器
			代號	壓力類型
			A	絕對壓力
			G	表壓
			S	密封表壓
				代號	現場顯示
				1	無
				2	3 1/2位LCD
				3	3 1/2位LED
					代號	測量范圍
					1	0～35KPa
					2	0～100KPa
					3	0～200KPa
					4	0～350KPa
					5	0～700KPa
					6	0～2.0Ma
					7	0～3.5Ma
					8	0～7Ma
					9	0～20Ma
					0	0～60Ma
						代號	精度
						A	0.1%F·S
						B	0.25%F·S
						C	0.5%F·S
							代號	安裝方式
							1	M20x1.5
							2	1/2NPT
							3	法蘭式（法蘭，膜片可選）
								代號	防爆方式
								N	普通不防爆
								I	本安防爆
								E	隔離防爆

2.選型須知

1、測量壓力范圍；	2、探頭型號；
3、壓力類型：（表壓、絕壓）；	4、精度等級：（0.5、0.25、0.1）；
5、介子溫度：0-10～80°C；	6、顯示形式：無顯示、數字顯示；
7、安裝方式：M20x1.5（螺紋）、法蘭；	8、供電方式：24V DC；
9、輸出信號：4-20mA；	10、防護等級：
11、防爆防護：	12、其他配件

安裝要求/Installation requirements--------------------------------------------------◆◆

1.安裝事項

1、小于0.03MPa垂直安裝、以免影響測量精度；

2、安裝過程中應使用扳手從變送器底部的六角螺帽處將變送器擰緊，避免直接旋動變送器上部進而造成連線斷開。

2.注意事項

1.當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符；

2.禁止測量與不銹鋼不相兼容的介質；

3.確保電源供電電壓符合探頭供電要求，電源的正、負與產品的正、負接線對應，確保壓力源最高壓力在該產品的量程范圍內；

4.在壓力測量過程中，應緩慢加壓和卸壓，避免瞬間加至最高壓或降至低壓；

5.在拆卸探頭時確保設備已斷開壓力源，以免介質噴出發生事故。

6.本產品非防爆，在防爆區使用會引起嚴重的人身傷害和重大的物質損失；

7.傳感器屬于精密器件，用戶在使用時請不要自行拆解，更不能觸碰膜片，以免造成產品損壞；

接線指南/Wiring guide-----------------------------------------------------------------◆◆

常見故障及解決方法/Common faults and Solutions------------------------------------◆◆

故障現象	原因分析	排除方法
變送器無輸出信號	變送器未供電	給變送器接線圖折正確供電
變送器無輸出信號	接線錯誤	給變送器接線圖折正確供電
在壓力恒定時輸出不規則跳躍	變送器外殼未接地	使用屏蔽線纜且屏蔽層接地變送器外殼與大地可靠連接
	現場射頻干擾較強
	未使用屏蔽線纜
變送器未接壓力時，對應輸出值不對	變送器未工作在其要求的環境下	將變送器移動規定的環境下工作或采取措施使環境負荷要求
變送器輸出與測量壓力不符	供電不正確	使供電電壓為9-36VDC
變送器輸出與測量壓力不符	外接負載過大	調整外接負載

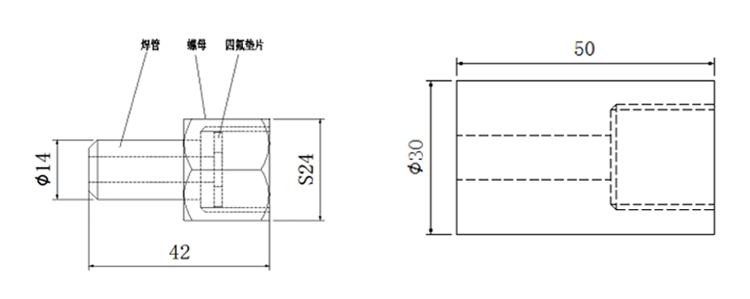

附件尺寸/Accessory size-------------------------------------------------------------◆◆


焊管接頭	底座
注：螺紋部分常規是M20x1.5, 可根據客戶要求定制
