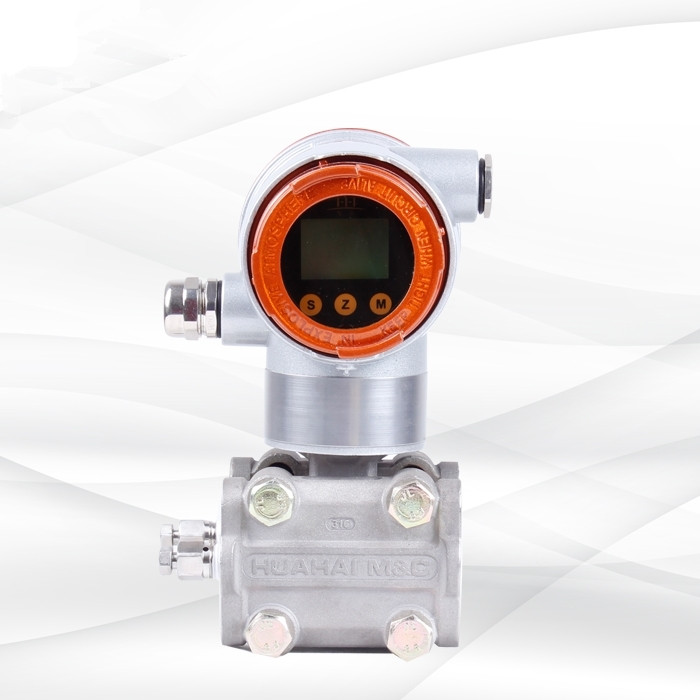

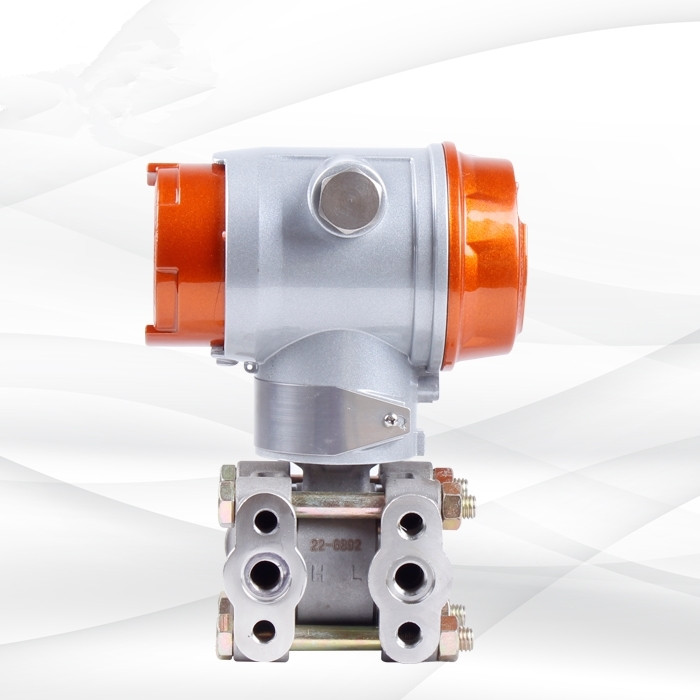

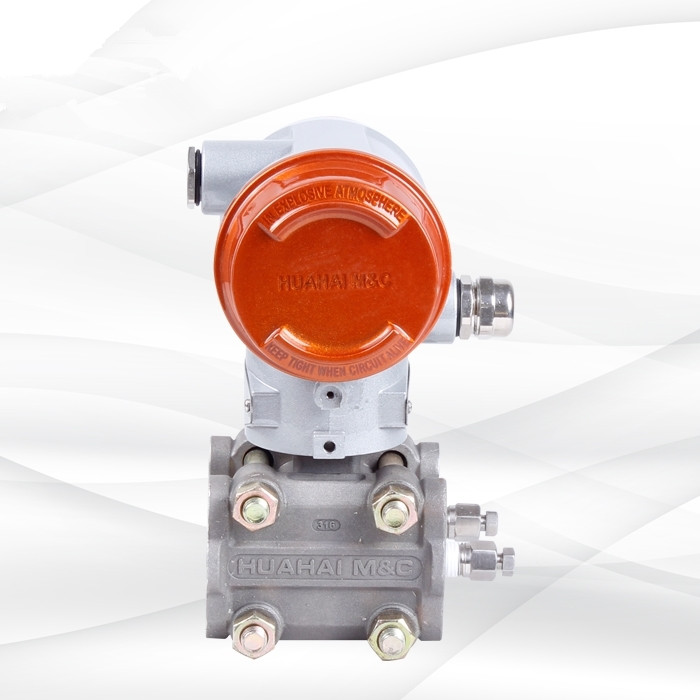

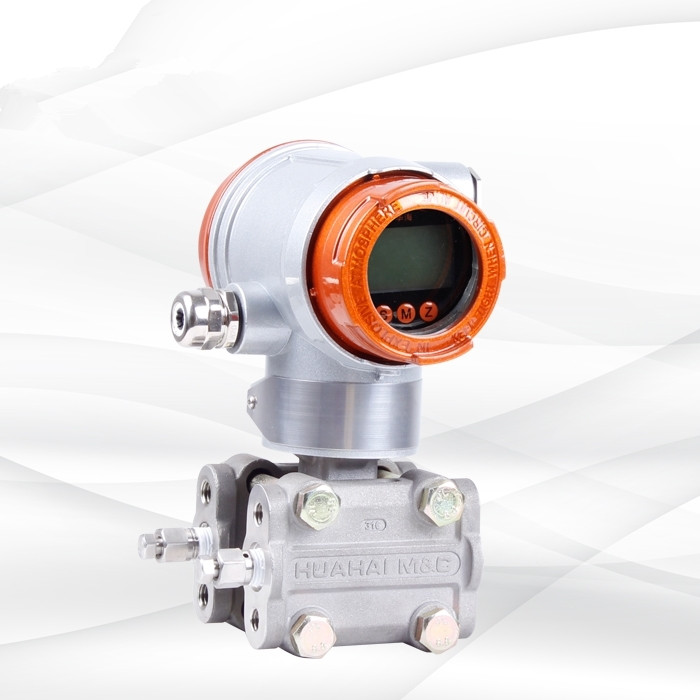

工作原理/working --------------------------------------------------------------------◆◆
|
|
介質壓力通過隔離膜片和硅油傳遞給位于δ室中心的測量膜片，測量膜片是一張緊的彈性元件，隨它兩邊的壓力差產生相應位移，測量膜片的位移與差壓成正比，最大位移0.1mm，由它兩側的電容板檢測，再用電子線路把測量膜片和電容極板之間的差動電容轉換為二線制（4~20）mA DC輸出信號。 |
結構組成/Structural components-----------------------------------------------------◆◆
|
|
|
|
1 |
表頭前蓋 |
6 |
防爆接頭 |
11 |
夾板 |
|
2 |
表頭（選項） |
7 |
接線端子 |
12 |
傳感器密封圈 |
|
3 |
金屬悶蓋 |
8 |
表頭后蓋 |
13 |
傳感器 |
|
4 |
殼體 |
9 |
放泄閥 |
14 |
螺母 |
|
5 |
銘牌標簽 |
10 |
螺栓 |
15 |
焊管接頭組件（選項） |
|
產品特點/Product features-----------------------------------------------------------◆◆
|
|
1、精度高 |
|
2、穩定性好 |
|
3、二線制4-20mADC |
|
4、固體元件，接插式印刷線路板 |
|
5、小型、重量輕、堅固抗震 |
|
6、量程、零點外部連續可調 |
|
7、正遷移可達500%；負遷移可達600% |
|
8、阻尼可調 |
|
9、單向過載保護特性好 |
|
10、無機械可動部件維修工作量少 |
|
11、全系列統一結構，零部件互換性強 |
|
12、接觸介質的膜片材料可選（316L、TAN、HAAS-C、MONEL等耐腐蝕材料） |
|
13、防爆結構，全天候使用 |
|
14、智能HART現場總線協議 |
|
性能參數/performance parameters--------------------------------------------------◆◆
|
|
1、使用對象：液體、氣體和蒸汽 |
|
2、測量范圍：0-0.06kPa至0-40MPa |
|
3、輸出信號：4-20mA DC |
|
4、12-45VDC，一般為24VDC |
|
5、負載特性：與供電電源有關，在某一電源電壓 時代負載能力（負載特性），負載阻抗 RL與電源電壓VS關系式為：RL≤（VS-12） |
|
6、指示表：LCD液晶或者LFD數碼管顯示 |
|
7、防 爆:隔爆型dIIBT4 b:本質安全型 iaIICT6 |
|
8、量程和零點：外部連續可調 |
|
9、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范圍上限的100%（智能型：量程比15:1） 最大正遷移量為最小調校量程的500%；最大負遷移量為最小調教量程的600% |
|
10、溫度范圍：放大器工作溫度范圍：-29～+93℃（LT型為-25～+70℃） 灌充硅油的測量元件：-40～+104℃ 法蘭式變送器灌充高溫硅油時：+15～+315℃，普通硅油：-40～+149℃ |
|
11、靜 壓：1、4、10、25、32MPa |
|
12、溫 度：相對濕度為0～100%RH |
|
13、容積變化量：＜0.16cm³ |
|
14、阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調 |
|
技術參數/Technical parameters-------------------------------------------------------◆◆
|
|
（不帶遷移，在標準工作條件下，充硅油，316不銹鋼隔離膜片） |
|
1、精確度：±0.075%（0智能型）、±0.1%（智能型）、±0.25%、±0.5% |
|
2、死區：無（≤0.1%） |
|
3、穩定性：六個月內不超過最大量程的基本誤差絕對值 |
|
4、振動影響：在任意軸上，振動頻率為200Hz |
|
5、電源影響：小于輸出量程的0.005%V |
|
6、負載影響：電源如果穩定，則負載沒有影響 |
|
7、安裝位置影響：最大可產生0.24kPa 的零點誤差 |
其它
|
|
1、隔離膜片：316不銹鋼，哈氏合金C-276，蒙乃爾合金，鈦或鉭 |
|
2、排氣/排液閥：316不銹鋼 |
|
3、法蘭和接頭：316不銹鋼 |
|
4、接觸介質“O”形環：丁腈橡膠，氟橡膠 |
|
5、灌充液：硅油或者惰性油 |
|
6、螺栓:316L不銹鋼 |
|
7、電子殼體材料：低銅鋁合金 |
|
8、引壓連接件：法蘭1/4NPT，中心距54mm；接頭1/2NPT或M20x1.5陽螺紋球錐面密封，帶接頭時中心距50.8、54、57.2mm |
|
9、信號接線孔：G1/2 |
|
產品選型/product selection------------------------------------------------------------◆◆
|
|
代號 |
名 稱 |
|
HH |
電容式智能變送器 |
|
|
代號 |
說明 |
|
|
0 |
負壓 |
|
|
1 |
表壓 |
|
|
2 |
絕壓 |
|
|
代號 |
測量范圍 |
|
|
1 |
0-0.06～0.3KPa |
|
|
2 |
0-0.25～1.5KPa |
|
|
3 |
0-1.2～7.2KPa |
|
|
4 |
0-6～36KPa |
|
|
5 |
0-30～180KPa |
|
|
6 |
0-160～1000KPa |
|
|
7 |
0-400～2500KPa |
|
|
8 |
0-1600～10000KPa |
|
|
9 |
0-4000～25000KPa |
|
|
0 |
0-7000～40000KPa |
|
|
代號 |
類型1 |
|
|
0 |
標準型 |
|
|
1 |
單平式法蘭型 |
|
|
2 |
雙平式法蘭型 |
|
|
3 |
單插法蘭型 |
|
|
4 |
雙插法蘭型 |
|
|
5 |
一平一插法蘭型 |
|
|
代號 |
法蘭規格 |
|
|
0 |
DN25 |
|
|
1 |
DN50 |
|
|
2 |
DN80 |
|
|
3 |
其他規格 |
|
|
代號 |
類型2 |
|
|
0 |
普通型 |
|
|
1 |
普通智能型(HART通訊) |
|
|
|
|
代 號 |
含 義 |
|
MO |
不帶顯示 |
|
M1 |
數字指示表頭 |
|
E1 |
普通電纜接頭 |
|
E2 |
防爆電纜接頭 |
|
B1 |
管裝彎支架 |
|
B2 |
盤裝彎支架 |
|
B3 |
管裝平支架 |
|
G1 |
腰型法蘭 |
|
G2 |
焊管接頭 |
|
G3 |
一體化三閥組 |
|
i |
本安 |
|
d |
隔爆 |
|
G |
≤200℃（高溫硅油） |
|
標 準 型 |
防腐材料 |
結構材料 |
|
隔離膜片 |
|
F12 |
316L |
|
F13 |
哈氏C-276 |
|
F14 |
蒙乃爾K-500 |
|
F15 |
鉭 |
|
F22 |
316L |
|
F23 |
哈氏C-276 |
|
F24 |
蒙乃爾K-500 |
|
F25 |
鉭 |
|
F26 |
316L |
|
F33 |
哈氏C-276 |
|
F35 |
鉭 |
|
F44 |
蒙乃爾K-500 |
|
F47 |
3YC25 |
|
產品外形尺寸/Product dimensions-----------------------------------------------------◆◆
|
 |
 |
|
SP3051變送器外形尺寸圖 |
|
測量范圍（代碼） |
2、3、4 |
6 |
7 |
8 |
9 |
|
M（mm） |
54 |
52.2 |
55.7 |
57.2 |
59 |
|
安裝方式/Installation method--------------------------------------------------------◆◆
|
 |
|
管裝彎支架 |
盤裝彎支架 |
|
|
|
|
|
|
|
|
引壓管連接方式 |
 |
 |
|
焊管接頭連接 |
一體化三閥組連接 |
|
|
|
安裝要求/Installation requirements---------------------------------------------------◆◆
|
|
1.防止變送器與腐蝕性或過熱的補測介質相接觸。 |
|
2.要防止渣滓在導壓管內沉積。 |
|
3.導壓管要盡可能短一些。 |
|
4.兩邊導壓管內的液柱壓頭應保持平衡。 |
|
5.導壓管應安裝在溫度梯度和溫度波動小的地方。 |
|
6.防止引壓管內結晶或低溫結冰。 |
|
7.請勿將排氣/排液閥全部擰開，以免密封鋼珠掉落！ |
|
接線指南/Wiring guide-----------------------------------------------------------------◆◆
|
 |
|
非智能型現場導線的連接 |
 |
|
智能型現場導線的連接 |
